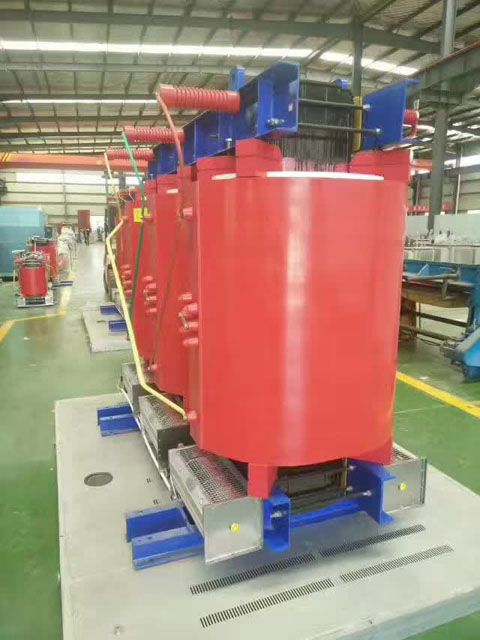

干式變壓器維修時，我們把從CPU的六個PWM輸出端子，到中間緩沖電路，稱為逆變脈沖前級電路，驅動電路稱為逆變脈沖后級電路，總稱逆變脈沖回路。那么什么是逆變脈沖回路呢。發生這一故障的具體現象有有哪些?讓我們一起去看看吧!

　　一、啟動操作正常，操作顯示面板有正常的輸出頻率指示，但無三相輸出電壓;

　　二、啟動操作正常，操作顯示面板有正常的輸出頻率指示，輸出三相電壓不平衡;

　　三、一按啟動按鍵，即跳OC故障;

　　四、運行中跳OC故障;

　　五、輕載運行正常，帶載電機跳動或跳OC故障。

　　逆變脈沖回路故障實質以及干式變壓器維修思路(與故障狀態的五種狀態相對應)：

　　1、干式變壓器維修時，針對第一種故障現象(啟動操作正常，操作顯示面板有正常的輸出頻率指示，但無三相輸出電壓)的形成原因，通常有以下幾種因素：

　　a、驅動電路光耦合器輸入側的+5V供電丟失;

　　b、前級脈沖電路的緩沖器損壞;

　　c、CPU的相關控制信號不確定或相關控制引腳損壞;

　　d、故障保護電路誤動，使脈沖前級電路被故障信號鎖定。

　　干式變壓器維修時，在此處必須特別注意一點：逆變脈沖信號的前級電路，如三態觸發器、緩沖器電路等，有可能受電壓、電流檢測與保護電路的直接控制，當保護 電路誤動時，鉗制和封鎖了六路脈沖信號的傳輸。要有故障保護電路獨自參與脈沖傳輸控制的觀念。雖然a、b方面造成的故障率較好，但c、d方面造成的原因， 往往構成了疑難故障，如果干式變壓器維修的思路到不了這里，干式變壓器維修工作可就要走彎路了。

　　2、干式變壓器維修時，針對第二種故障現象(啟動操作正常，操作顯示面板有正常的輸出頻率指示，輸出三相電壓不平衡)的形成原因，通常有以下三種因素：

　　a、驅動電路的光電耦合器損壞，不能正常傳輸逆變脈沖信號;

　　b、逆變模塊導通內阻變大，三只上臂IGBT模塊有導通不良現象，因此三路驅動電路可能未設有IGBT管壓降檢測電路，故并不能報出OC故障;

　　c、脈沖前級電路或CPU逆變脈沖輸出引腳不良，致使逆變脈沖缺失一路或兩路。

　　干式變壓器維修時，不要將著眼點光是放在后級驅動電路上，也可能為前級的逆變脈沖未加輸入驅動電路上。尤其是腦子里要有是否為模塊不良，逆變模塊導通內阻變大這個觀念。干式變壓器維修時，如果考慮不到c的因素，便又構成了疑難故障。
